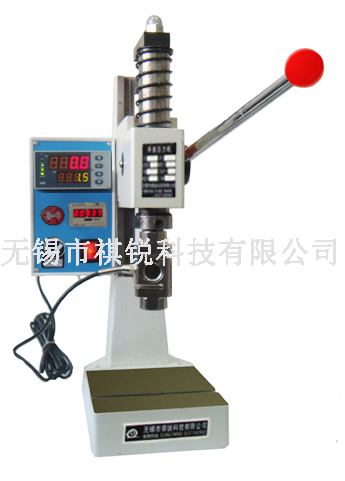

JPA-03壓力數顯式手動壓力機
JPA-03壓力數顯式手動壓力機, 主要是機械機構、數字式智能顯示儀表和高精度傳感器組成。其中JPF-03-B型具有喉口深度(中心距)大的特點。其喉口深度(中心距)達到220mm可滿足相對較大的產品的使用。如對傳感器進行擴展,“開口高度”可200mm。顯示精度可至0.1KG或根據要求。 主要有:常規型、報警計數型和智能判斷型。各種機型均可實現在壓制產品過程中,對受壓物體所受壓力,進行實時數字化顯示。 各種機型都能顯示實時壓力數值(PV窗口)與峰值壓力數值(SV窗口)。即PV窗口顯示實時所產生壓力的大小,SV窗口顯示 壓力產生的最大值,并保持顯示,直至產生下一個峰值或人工置0。各機型介紹如下:
常規型:顯示實時壓力數值(PV窗口)與峰值壓力數值(SV窗口)。即PV窗口顯示實時所產生壓力的大小,SV窗口顯示壓力產生的最大值,并保持顯示,直至產生下一個峰值 或人工置0。
報警計數型:是在常規功能上增加了超壓報警和計數功能。在操作時先設定一個報警值,比如100KG,當壓力達到100KG,蜂鳴器發出聲音報警,并且紅燈閃爍。計數器進行一次計數(也可關閉蜂鳴器,只進行計數)。讓操作者知道已達到預定壓力,可以停止施壓。可通過計數器了解在一個時間段內加工數量。 本機型亦可視增配數據采集功能。通過USB接口或RS232接口,配合我公司提供的相應軟件,對壓裝過程進行實時、可視化的監控。并對數據進行查詢、存儲、打印等。
JPA-03壓力數顯式手動壓力機
| 型號 | 單位 | JPA-03 | JPA-03-B | 備注 |
| 公稱力 | KN | 3 | 3 | |
| 滑塊行程 | mm | 70 | 70 | |
| 喉口深度 | mm | 110 | 200 | |
| 開口高度 | mm | 170 | 170 | 可定制 |
| 聯接尺寸 | mm | ?10×20 | ?10×20 | |
| 顯示精度 | kg | 0.1 | 0.1 | 可改為牛、磅 |
| 報警設置精度 | kg | 0.1 | 0.1 | 僅報警計數型配 |
| 報警方式 | 上限報警 | 上限報警 | 僅報警計數型配 | |
| 計數范圍 | 0~99999 | 0~99999 | 僅報警計數型配 | |
| 電壓 | V | 220 | 220 | |
| 工作臺尺寸 | mm | 150×170 | 150×260 | |
| 機床外形尺寸 | mm | 340×310×440 | 340×310×540 | |
| 重量 | KG | 22 | 30 |
以上參數僅供參考,具體以實物或雙方簽訂合同為準!
多臺設備組網:

報警、計數功能:
報警計數型是在常規功能上增加了超壓報警和計數功能。在操作時先設定一個報警值,比如100KG,扳動手桿,當壓力達到100KG,蜂鳴器發出聲音報警,并且紅燈閃爍。計數器進行一次計數(也可關閉蜂鳴器,只進行計數)。讓操作者知道已達到預定壓力,可以停止施壓。可通過計數器了解在一個時間段內加工數量。
數據采集分析(擴展應用)
本機可通過標準串行口(RS232或USB口)與電腦連接,快速組成一個測試系統,配合提供的專門分析軟件,可實現對壓力、行程信號的實時采樣、示波、分析、存儲、打印、等功能。
數據采集測控系統具有以下功能:
動態測試:
本采集系統配置為兩個通道,同時采集兩個隨時間變化的信號,組成一組X/Y曲線。系統在測試時,可方便指定開始采集的條件,如:延時一段時間再開始采集;等待指定通道的信號幅度到達某一設定值時再開始采集,或者當某一通道的信號的變化率超過某一設定值時再開始采集。同樣,結束采集的條件也可以類似地指定。比如:再測試斷裂力時,我們可以監視
壓力的變化,一旦其變化率大于某一設定值時,認為已經斷裂,即可結束測試。
數據處理和信號分析:
測試數據可以按指定的方式顯示圖形曲線,利用鼠標可方便地對曲線進行放大或者縮小,能讀取相應的測試點數值,并可自動計算最大值、最小值及平均值。
軟件支持被測試件或者測試項目編號,可條碼輸入,方便進行數據管理。
支持曲線打印,曲線導出至圖片文件,數據導出至EXCEL等操作。
