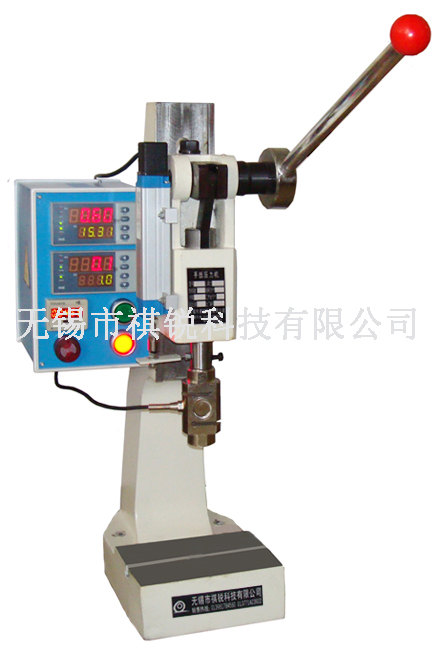

JPWA-05型壓力行程雙數顯式手動壓力機
JPWA-05型壓力行程雙數顯式手動壓力機，
集壓力數顯與行程數顯為一體。主要是機械機構、數字式智能顯示儀表和高精度傳感器組成。可實現在壓制產品過程中，對受壓物體所受壓力
、下壓的距離深度進行實時數字化顯示。整個顯示部分可分為壓力與行程兩部分。
壓力部分：當下壓手桿時，通過機構傳動，經增力機構對作用在手桿上的力進行放大，傳遞至傳感器對受壓物體進行一力作用，當受壓物體受力時，此時壓力部分的顯示儀表開始工作。根據產生的壓力大小，實時壓力值
即實時值在的PV窗口中顯示，并隨壓力的變動不停地變動。峰值顯示值（SV窗口）則顯示產生的最大值。也可加裝一路報警，當達到所需要的壓力時，顯示儀表內置的蜂鳴器發出聲音報警（蜂鳴器報警功能非標準配制）。并在撤銷作用力后，PV窗口顯示“0”，SV窗口保持顯示峰值數值。直至人為復位或斷電。使操作人員知道所需要的壓力大小。
行程部分：當開始下壓時，行程顯示儀表分別顯示實時下壓值即實時值（PV窗口）與峰值或設定值（只能選擇顯示其中一個數值）（SV窗口）。PV窗口值根據所
下壓的深度距離進行實時顯示，SV窗口顯示下壓深度距離的峰值或下壓深度距離的設定值（只能選擇顯示其中一個）。并保持顯示，直至產生下一個峰值。也可加裝一路報警，當達到所需要的下壓深度時，顯示儀表內置的蜂鳴器發出聲音報警（蜂鳴器報警功能非標準配制）。
| 型號 |
單位 |
JPWA-05 |
| 公稱力 |
KN |
5 |
| KG |
500 |
| 滑塊行程 |
mm |
40 |
| 喉口深度 |
mm |
120 |
| 開口高度 |
mm |
290 |
| 工作臺尺寸 |
mm |
120×170 |
| 開口高度調節量 |
mm |
250 |
| 電壓 |
V |
220 |
| 模柄孔尺寸 |
mm |
?10×25 |
| 使用環境溫度 |
℃ |
-10～55 |
| 機床外形尺寸 |
mm |
380×320×580 |
| 重量 |
KG |
58 |
| 壓力部分 |
| 傳感器壓力量程 |
KG |
0～700 |
| 允許過載 |
%F.S |
120 |
| 傳感器聯接尺寸 |
mm |
?10×20
|
| 顯示精度 |
kg |
0.1 |
| 報警設置精度 |
kg |
1 |
| 報警方式 |
|
上限報警 |
| 報警計數范圍 |
|
0~99999 |
| 行程部分 |
| 傳感器行程量程 |
mm |
75 |
| 行程儀表顯示精度 |
mm |
0.01 |
| 報警設置精度 |
|
0.01 |
| 報警方式 |
|
上限報警 |
| 報警計數范圍 |
Hz |
0~99999 |

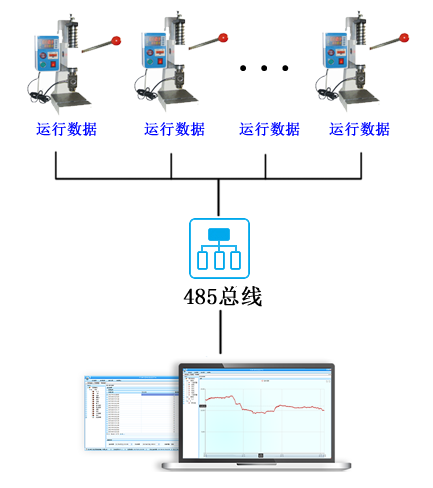

多臺設備組網：
數據采集分析(擴展應用）

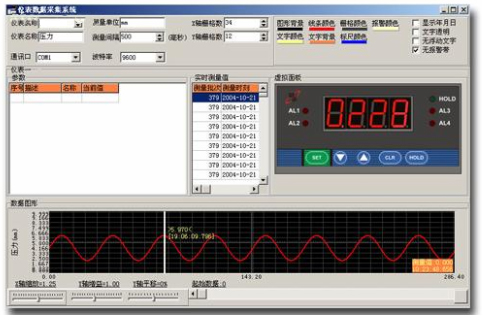

本機可通過標準串行口(RS232或USB口)與電腦連接,快速組成一個測試系統,配合提供的專門分析軟件，可實現對壓力、行程信號的實時采樣、示波、分析、存儲、打印、等功能。
數據采集測控系統具有以下功能：
動態測試：
本采集系統配置為兩個通道，同時采集兩個隨時間變化的信號，組成一組X/Y曲線。系統在測試時，可方便指定開始采集的條件，如：延時一段時間再開始采集；等待指定通道的信號幅度到達某一設定值時再開始采集，或者當某一通道的信號的變化率超過某一設定值時再開始采集。同樣，結束采集的條件也可以類似地指定。比如：再測試斷裂力時，我們可以監視
壓力的變化，一旦其變化率大于某一設定值時，認為已經斷裂，即可結束測試。
數據處理和信號分析：
測試數據可以按指定的方式顯示圖形曲線，利用鼠標可方便地對曲線進行放大或者縮小，能讀取相應的測試點數值，并可自動計算最大值、最小值及平均值。
軟件支持被測試件或者測試項目編號，可條碼輸入，方便進行數據管理。
支持曲線打印，曲線導出至圖片文件，數據導出至EXCEL等操作。
以上參數僅供參考，具體以實物或雙方簽訂合同為準！
